4-72、4-79系列離心風機

文章來源：離心風機 作者：離心風機小編發布時間：2018-05-15 13:05:58 瀏覽次數：16138

[導讀]：4-72、4-79型離心通風機用途及型號：4-72、4-79型離心通風機用作一般通風換氣用。作為一般工廠及建筑物的室內通風換氣。既可用作輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物大于150mg／m。氣體溫度不得超過80℃。▶ 語音朗讀

4-72、4-79型離心通風機用途及型號：

4-72、4-79型離心通風機用作一般通風換氣用。作為一般工廠及建筑物的室內通風換氣。既可用作輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含塵土及硬質顆粒物大于150mg／m。氣體溫度不得超過80℃。其中對有一定濃度的腐蝕性氣體的輸送可以用玻璃鋼為材料，生產防腐風機。

4-72、4-79型離心通風機可制成右旋轉和左旋轉兩種型式。從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置，以機殼的出風口角度表示。

結構特征：

4-72、4-79型離心通風機主要由葉輪、機殼、進風口等部件配直聯電機而組成；

除具有上述部分外，還有傳動部分等。

1)葉輪由12個后傾翼型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。

2)機殼做成二種不同型式。機殼作為整體，不能拆開。機殼制成三開式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。

3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體川匝利進入葉輪，且損失較小。

4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器等組成。

風量過多或不足時的處理

在使用時，常常發生流量過多或不足的現象。產生這種現象的原因很多，如果在使用過程中發生這種現象，主要是由管網中的阻力時大時小，或風機在非動區工作等緣故。如果是在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，主要是管網堵塞。

詳細信息:

一、應用及特點
4-72、4-79系列離心式通風機，其效率和比A聲級均達到或優于機械工業部制定的A級標準。
4-72、4-79系列離心式通風機作一般通風換氣用，輸送空氣或其它不易燃易爆、屋腐蝕性的氣體，氣體內無粘性物質，所含的塵土及硬物質顆粒物不大于150mg/m3，溫度不超過80℃。
注：F4-72/79為防腐性離心風機，用于輸送有腐蝕性的氣體，用玻璃鋼或鋼質多遍防腐漆，不銹鋼等為材質制作。
B4-72/79為防爆型離心風機，用于輸送易燃易爆氣體，電機配用隔爆電機，防爆要求較低的采用鋼制葉輪，防爆要求較高的實用鑄鍍?nèi)~輪。
FB4-72/79為防腐防爆型離心風機，用于輸送有腐蝕性且易燃易爆的氣體。

風機分左旋和右旋兩種型式，從電機(皮帶輪)側正視，葉輪按順時針?lè)较蛐D(zhuǎn)為右旋，逆時針旋轉為左旋。A式為電機直聯傳動
B、C、E式為皮帶傳動，D、F式為聯軸器傳動。

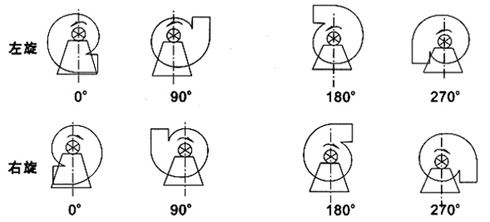

4-72、4-79型離心風機的風口位置示意圖

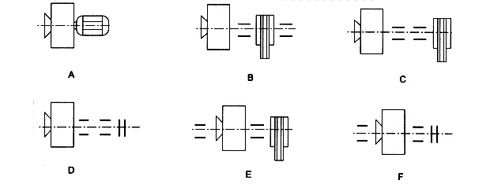

二、風機型式及傳動方式（亦適用于9-19、9-26、c6-48及其它離心風機）

4-72型性能參數表

4-79型性能參數表

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
2.8A	2900	1131 1480 1828 2177 2356	994 933 835 702 606	1.1	53
2.8A	1450	565 740 914 1088 1178	248 233 208 175 151	0.37	50
3.2A	2900	1688 2209 2729 3250 3517	1300 1220 1091 918 792	1.5	69
3.2A	1450	884 1104 1365 1625 1758	324 304 272 229 198	0.55	69
3.5A	2900	2664 3405 4146 4887 5268	1578 1481 1343 1144 989	2.2	82
3.5A	1450	1332 1706 2073 2444 2634	393 369 335 285 247	0.75	79
4A	2900	4012 4973 5962 6924 7419	2014 1915 1723 1459 1320	5.5	145
4A	1450	2006 2487 2981 3462 3709	501 476 429 363 329	1.1	103
4.5A	2900	5712 7081 8489 9859 10562	2554 2428 2184 1849 1673	7.5	269
4.5A	1450	2856 3540 4245 4929 5281	634 603 543 460 416	1.1	121

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
3A	2900	1970 2430 2900 3480 3830	1196 1157 1068 910 725	1.5	57
3A	1450	990 1220 1450 1740 1910	304 284 265 225 176	0.55	58
3.5A	2900	3120 3860 4600 5520 6070	1627 1568 1460 1205 980	3	69
3.5A	1450	1560 1930 2300 2760 3040	412 392 363 304 245	1.1	69
4A	2900	4670 5760 6860 8240 9080	2316 2048 1901 1578 1274	5.5	93
4A	1450	2330 2880 3430 4120 4540	529 510 480 392 323	1.1	82
4.5A	2900	6640 8200 9790 11720 12920	2696 2598 2412 2000 1618	11	96
4.5A	1450	3320 4110 4890 5860 6450	676 647 598 500 402	1.5	100
5A	2900	9100 11250 13410 16100 17720	3334 3216 2981 2471 2000	15	125
5A	1450	4560 5630 6710 8050 8860	833 804 745 617 500	2.2	125

4-72型性能參數表-續表

4-79型性能參數表-續表

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
5A	2900	7728 9928 12128 14328 15455	3187 3074 2792 2335 2019	11	234
5A	1450	3864 4964 6064 7164 7728	790 762 693 580 502	2.2	151
6A	1450	6677 8578 10476 12379 13353	1139 1099 999 836 724	4	187
6A	960	4420 5679 6938 8196 8841	498 481 437 366 317	1.5	177
6C (E)	1800	8288 10648 13008 15367 16576	1760 1697 1543 1291 1116	7.5	335
	1600	7667 9465 11562 12637 14734	1389 1339 1217 1019 881	5.5	320
	1250	5756 7395 9033 10672 11511	846 816 742 621 537	3	290
	1120	5157 6626 8094 9562 10134	679 655 595 498 431	2.2	285
	1000	4605 5916 7227 8538 9209	541 522 474 397 344	2.2	285

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
6A	1450	4890 9740 11600 13920 15320	1196 1157 1068 892 706	5.5	160
6A	960	5230 6420 7680 9220 10100	529 509 470 402 313	1.5	137
7C (E)	1800	17400 20100 22550 25050 27600	2510 2360 2210 2060 1910	22	534
	1600	15460 17720 19980 22240 24500	1980 1860 1740 1620 1500	15	513
	1250	10820 13340 15850 19160 20850	1206 1167 1078 902 715	7.5	458
	1120	9650 11950 14200 17200 18800	970 931 863 725 549	5.5	433
	1000	8650 10660 12700 15300 16800	774 745 685 578 460	4	428
	900	7780 9600 11400 13800 15100	627 598 558 470 372	3	424
	800	6920 8400 10160 12240 12440	500 470 441 372 294	2.2	417

4-72型性能參數表-續表

4-79型性能參數表-續表

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
7C (E)	1800	14660 16750 18930 20860 22263	2478 2348 2157 1968 1754	15	534
	1600	13032 15115 16340 17850 19790	1958 1850 1688 1530 1385	11	513
	1250	10180 11520 12800 14140 15460	1195 1102 1004 926 846	5.5	458
	1000	8145 9200 10255 11350 12368	765 710 650 600 541	3	428
	800	6519 7360 8200 9040 9895	490 458 420 380 346	1.5	417
8C (E)	1600	19450 21920 24430 26980 29540	2560 2390 2185 2015 1810	22	627
	1250	15200 17170 19140 21110 23080	1560 1445 1330 1215 1100	11	560
	1120	13620 15370 17130 18890 20680	1255 1160 1070 975 888	7.5	518
	1000	12160 13850 15280 16830 18470	1000 945 870 790 705	5.5	505
	900	10950 12390 13860 15130 16620	810 760 695 630 575	4	480

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
8C (E)	1600	21500 26500 29200 34200 41700	2490 2422 2235 2177 1480	30	627
	1270	17100 21050 25100 30200 33100	1569 1529 1412 1176 931	15	560
	1120	15050 18550 22100 26700 29200	1225 1186 1098 921 725	11	518
	1000	13450 16550 19750 23800 26050	970 951 872 735 578	7.5	505
	900	12100 14900 17800 21400 23500	784 764 706 598 470	5.5	480
	800	10760 13250 15800 19050 20850	617 608 558 470 353	4	475
	710	9520 11750 14030 16900 18800	490 465 441 372 294	3	471
/	/	/	/	/	/

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
10C (E)	1300	30880 34880 38880 42880 46880	2640 2450 2260 2070 1880	37	1100
	1170	27780 31380 34980 38580 42180	2140 1985 1830 1670 1510	30	1090
	1040	24700 27900 31100 34300 37500	1690 1570 1450 1330 1210	18.5	1000
	940	22310 25210 28110 31010 33910	1380 1280 1180 1080 980	15	965
	830	19710 22265 24820 27375 29930	1075 995 915 835 755	11	940
	740	17560 19840 22120 24400 26680	855 785 725 665 605	7.5	901
	660	15680 17710 19740 21770 23800	680 630 580 530 480	5.5	904
12C (E)	1040	42680 49210 55740 62270 68800	2430 2250 2070 1890 1720	55	1629

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
10C (E)	1300	38500 44750 51000 57250 63500	2660 2450 2240 2030 1820	55	1104
	1170	34600 40225 45850 51475 57100	2160 1990 1820 1650 1480	37	1090
	940	27850 32360 36870 41380 45890	1390 1280 1170 1060 950	18.5	964
	830	24550 28540 32530 36520 40510	1080 995 910 825 740	15	943
	740	21900 25450 29000 32550 36100	860 790 720 650 590	11	901
	660	19500 22675 25850 29025 32200	680 630 580 530 475	7.05	904
	580	17160 25515 22730 19945 28300	530 490 450 410 380	5.5	893
12C (E)	1040	53300 61925 70550 79180 87800	2440 2250 2060 1870 1680	75	1630

4-72型性能參數表-續表

4-79型性能參數表-續表

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
12C (E)	940	38570 45570 48570 53570 58570	1990 1840 1690 1540 1390	37	1485
	830	34060 38475 42890 44305 51720	1550 1435 1320 1205 1090	22	1450
	740	30370 34300 38240 42170 46110	1230 1140 1050 960 870	18.5	1422
	660	27080 30690 34100 37610 41125	980 910 840 770 700	11	1350
	580	23800 26885 29970 33050 36140	755 700 645 590 535	7.5	1320
	520	21340 24110 26880 29650 32420	610 565 520 475 430	5.5	1286

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
12C (E)	940	48200 62400 69600 74600 79300	1951 1794 1676 1490 1333	55	1486
	830	42500 55200 61500 65900 70100	1529 1402 1304 1167 1039	37	1452
	740	37900 49200 54800 58700 62400	1216 1108 1039 931 823	22	1422
	660	33800 43800 48900 52400 55700	961 882 823 735 657	18.5	1349
	580	29700 38500 43000 46100 48900	755 686 637 568 509	11	1321
	520	26650 34500 38550 41300 43900	603 549 509 451 402	7.5	1286

4-72型性能參數表-續表

4-79型性能參數表-續表

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
14E	830	57900 66200 74500 82800 91140	2070 1813 1573 1323 1083	55	2660
	740	51650 59050 66450 73850 81250	1650 1450 1250 1050 860	37	2470
	660	46030 52640 59250 65860 72470	1308 1150 955 840 685	30	2285
	580	40480 46280 52080 57880 63680	1010 890 770 650 530	18.5	2285
	520	36270 41480 46680 51880 57100	425 522 618 715 812	15	2260
	470	32800 37500 42200 46900 51600	660 580 500 420 340	11	2212
	420	29298 33500 37700 41900 46118	277 340 405 466 530	7.5	2184
16E	830	86440 98840 111240 136040	2700 2380 2060 1740 1420	90	3554
	740	77040 88100 99160 110220 121290	1124 1380 1636 1892 2148	75	3464
	660	68720 78590 88190 97830 108180	1709 1510 1301 1098 894	55	3069
	580	60390 69060 77730 86400 95070	1320 1165 1010 850 690	37	2882
	520	54145 61920 69690 77460 85230	1060 935 806 680 555	22	2724
	470	48940 55965 62990 70010 77035	867 760 660 657 454	18.5	2694
	420	43720 5000 56280 62550 68840	692 620 535 444 362	15	2669

機號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	重量 (Kg)
14E	830	67400 78300 89200 100100 111000	2130 1960 1790 1620 1450	75	1629
	740	60100 69800 79500 89200 98900	1600 1486 1375 1262 1150	55	1486
	660	55300 64200 73100 82000 90900	1430 1315 1200 1085 970	37	1452
	580	47100 54700 62300 69900 77500	1040 955 870 785 700	22	1422
	520	42200 49025 55850 62675 69500	830 760 694 627 560	18.5	1349
	460	37300 43350 49400 55450 61500	650 598 545 492 440	15	1321
	370	30000 34850 39700 44550 49400	420 385 350 315 280	7.5	1276
16E	740	89700 104225 118750 133275 147800	2220 2042 1865 1687 1510	90	2987
	660	80100 93050 10600 118950 131900	1760 1620 1480 1340 1200	75	2725
	580	70300 81700 93100 104500 115900	1360 1250 1140 1030 920	55	2662
	470	56900 66175 75450 84725 94000	890 820 750 680 610	30	2474
	420	50800 59100 67400 75700 845000	710 655 600 545 490	18.5	2422
	330	40000 46525 53050 59575 66100	330 305 280 255 230	11	2340
/	/	/	/	/	/

六、4-72、4-79系列風機外形尺寸

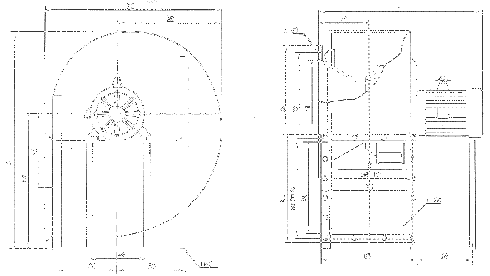

(一)、4-72、4-79系列 2.8A -6A 離心風機外形圖

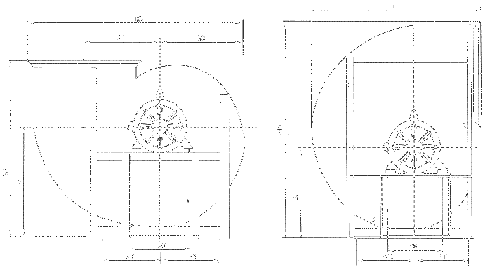

(二)、4-72、4-79系列 6C -12C離心風機外形圖

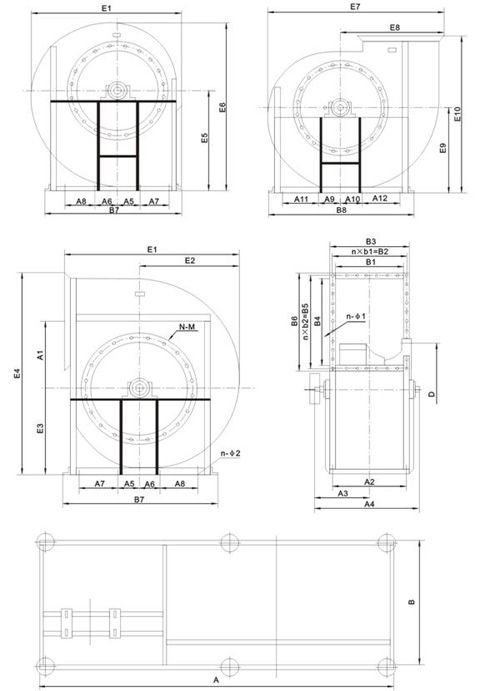

(三)、4-72、4-79系列 6C -12C 離心風機外形圖

(四)、4-72系列 2.8A -6A離心風機外形尺寸表

機號

進風口尺寸

出風口尺寸

n-Φ1

n1×d1

n2×d2

n-Φ2

2.8A

Φ280

Φ305

Φ330

8-Φ8.5

202

234

262

228

258

288

3×78

3×96

12-Φ10

3.2A

Φ320

Φ350

Φ380

10-Φ9.5

230

258

290

260

292

320

3×86

4×73

14-Φ10

3.6A

Φ360

Φ390

Φ420

10-Φ9.5

258

300

338

292

332

372

4×75

4×86

16-Φ10

Φ400

Φ430

Φ460

10-Φ9.5

286

324

366

324

364

404

4×81

4×91

16-Φ10

4.5A

Φ450

Φ480

Φ510

10-Φ9.5

315

356

395

360

400

440

4×89

5×80

18-Φ10

Φ500

Φ540

Φ580

12-Φ9.5

350

400

430

400

450

480

4×100

5×90

18-Φ10

Φ600

Φ640

Φ680

12-Φ8.5

426

475

526

484

534

584

5×95

6×89

22-Φ10

(五)、4-72系列 6C -12C 離心風機外形尺寸表

機號	進風口尺寸		出風口尺寸									H1	H2	H3
機號	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ1	n×b1	n×b2	H1	H2	H3
6C	Φ600	Φ640	426	475	526	484	534	584	22-Φ12.5	6×89	5×95	830	680	580
7C	Φ700	Φ740	498	550	598	566	618	666	22-Φ12.5	6×103	5×110	920	775	665
8C	Φ800	Φ840	560	610	660	640	690	740	22-Φ12.5	6×115	5×122	1040	880	760
10C	Φ1000	Φ1050	710	762	810	808	858	908	24-Φ12.5	6×143	6×127	1300	1100	950
12C	Φ1200	Φ1250	850	910	970	968	1032	1088	30-Φ12.5	8×129	7×130	1500	1300	1100

機號	B7	B8	A1	A2	A3	A4	E1	E2	E3	E4	E5	E6	E7	E8	M1	L	W
6C	850	1700	423	216	476	950	1032	452	750	1241	715	1206	600	1051	M12	1860	1080
7C	895	1790	613	253	512	1138	1193	516	840	1412	826	1439	1226	1426	M12	1950	1200
8C	1000	2120	562	283	610	1201	1578	570	960	1608	932	1578	1378	1612	M12	2300	1270
10C	1250	2500	702	358	780	1385	1674	712	1200	2012	1156	1968	1712	2006	M12	2700	1570
12C	1600	3200	842	428	920	1516	2004	844	1400	2372	1386	2358	2052	2386	M12	3400	1700

(六)、4-72系列14E-16E離心風機外形尺寸表

機 號

進風口尺寸

出風 口尺寸

n-M

n-Ф1

n×b1

n×b2

14E

Ф1470

24-M12

996

1062

1122

1118

1180

1244

38-Ф14

9×118

10×118

986

1076

16E

Ф1670

24-M12

1130

1200

1250

1290

1353

1410

42-Ф14

10×120

11×123

1134

1230

機 號	安裝及外形尺寸圖
機 號	A3	A4	A5	A6	A7	A8	A9	A10	A11	A12	B7	B8
14E	777	1404	270	270	550	550	280	280	560	560	1960	2000
16E	986	1740	310	310	620	620	375	375	600	600	2350	2400

機 號	安裝及外形尺寸圖
機 號	E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	n-Ф	A	B
14E	2428	1343	1160	2770	1645	2778	2744	1610	1380	2465	8-Ф18	4000	1670
16E	2670	1549	1350	3192	1850	3149	3141	1842	1560	2681	8-Ф12	4950	1980

(七)、4-79系列 3A -6A 離心風機外形尺寸表

機號	進風口尺寸				出風口尺寸
機號	D1	D2	D3	n-Φ1	B1	B2	B3	B4	B5	B6	n1×d1	n2×d2	n-Φ2
3A	Φ300	Φ330	Φ360	8-Φ8.5	216	246	276	244	276	304	3×82	3×92	12-Φ10
3.5A	Φ350	Φ380	Φ410	10-Φ8.5	251	292	331	284	324	364	4×73	4×81	16-Φ10
4A	Φ400	Φ430	Φ460	10-Φ8.5	286	324	366	324	364	404	4×81	4×91	16-Φ10
4.5A	450	480	510	10-Φ8.5	315	356	395	360	400	440	4×89	5×80	18-Φ10
5A	Φ500	Φ540	Φ580	12-Φ8.5	350	400	430	400	450	480	4×100	5×90	18-Φ10
6A	600	640	680	12-Φ8.5	426	475	526	484	534	584	5×95	6×89	22-Φ10

機號	電機型號	安裝尺寸
		B7	B8	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11
3A	Y802-2	256	140	209	145	125	183	230	125	170	170	125	230	183
	Y701-4
3.5A	Y901-2	291	160	249	173	140	217	217	140	200	200	140	217	217
	Y801-4		150
4A	Y132S-2	336	230	282	199	220	230	230	220	230	230	220	230	230
	Y802-4		150			130			130			130
4.5A	Y132S-2	365	240	319	225	230	240	280	230	290	290	230	280	240
	Y90S-4		150			140			140			140
5A	Y 160M -4	400	355	353	251	270	293	293	270	270	270	270	293	293
	Y 90L -4		180			150			150			150
6A	Y 112M -4	470	185	423	291	195	375	405	195	395	335	195	405	375
	Y 100L -6		178			155			155			245

機號	電機型號	安裝尺寸
		E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	L	n-Φ
3A	Y802-2	527	294	380	628	611	249	310	544	260	623	498	6-Φ10.5
	Y701-4
3.5A	Y901-2	612	344	450	741	721	291	345	638	300	731	583	6-Φ12.5
	Y801-4											558
4A	Y132S-2	700	390	480	810	814	330	420	730	350	834	763	6-Φ12.5
	Y802-4											602
4.5A	Y132S-2	778	437	560	929	908	369	460	801	390	929	799	6-Φ12.5
	Y90S-4											642
5A	Y 160M -4	857	484	610	1019	1001	409	500	874	415	1008	953	6-Φ14.5
	Y 90L -4											746
6A	Y 112M -4	1032	581	750	1241	1206	491	600	1051	500	1215	844	6-Φ14.5
	Y 100L -6											824

(八)、4-79系列 7C -12C離心風機外形尺寸表

機號	進風口尺寸		出風口尺寸									H1	H2	H3
機號	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ2	n1×d1	n2×d2	H1	H2	H3
7C	Φ700	Φ740	498	550	598	566	618	666	22-Φ12.5	6×103	5×110	940	810	700
8C	Φ800	Φ840	560	610	660	640	690	740	22-Φ12.5	5×122	6×115	1040	880	760
10C	Φ1000	Φ1050	710	, 762	810	808	858	908	24-Φ12.5	6×127	6×143	1300	1100	950
12C	Φ1200	Φ1250	850	910	970	968	1032	1088	30-Φ12.5	7×130	8×129	1500	1300	1100

機號	B7	B8	A1	A2	A3	A4	E1	E2	E3	E4	E5	E6	E7	E8	M1	L	W
7C	991	1058	493	296	548	114	1193	677	840	1412	1439	826	710	1266	M12	2500	1120
8C	1060	2120	562	332	610	125	1578	168	960	1608	1578	932	800	1378	M12	2600	1200
10C	1250	2500	702	405	780	160	1674	962	1200	2012	1968	1156	1000	1712	M12	3000	1500
12C	1600	3200	842	475	920	200	2004	1152	1400	2372	2358	1386	1200	2052	M12	3200	1600

(九)、4-79系列14E-16E離心風機外形尺寸表

機 號

進風口尺寸

出風 口尺寸

n-M

n-Ф1

n×b1

n×b2

14E

Ф1470

24-M12

996

1062

1122

1118

1180

1244

38-Ф14

9×118

10×118

986

1076

16E

Ф1670

24-M12

1130

1200

1250

1290

1353

1410

42-Ф14

10×120

11×123

1134

1230

機 號	安裝及外形尺寸圖
機 號	A3	A4	A5	A6	A7	A8	A9	A10	A11	A12	B7	B8
14E	777	1404	270	270	550	550	280	280	560	560	1960	2000
16E	986	1740	310	310	620	620	375	375	600	600	2350	2400

機 號	安裝及外形尺寸圖
機 號	E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	n-Ф	A	B
14E	2428	1343	1160	2770	1645	2778	2744	1610	1380	2465	8-Ф18	4000	1670
16E	2670	1549	1350	3192	1850	3149	3141	1842	1560	2681	8-Ф12	4950	1980

非特殊說明，本文為本站原創（翻譯）文章，轉載請注明：本文轉自：江西鑫佳通科技股份有限公司。
本文連接：http://www.jdbz.com.cn/product/3136214226.html
想了解更多請點擊===>>離心通風機 離心風機

上一個產品：低噪聲管道風機 下一個產品：9-19、9-26系列高壓離心通風機
