DWT-Ⅲ型低噪聲離心軸向式屋頂排風機

文章來源：通風設備作者：通風設備小編發布時間：2017-04-16 17:22:03 瀏覽次數：13210

[導讀]：DWT系列低噪聲屋頂通風機系采用CAD模擬優化設計，經大破試驗研究開發的“星火”科研產品具有“效率高、噪聲低、運轉平穩、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等備行業及高級民用建筑的送風和排風。▶ 語音朗讀

DWT系列低噪聲屋頂風機
特點
1、規格型式多，應用范圍廣：可根據使用場合的風量、風壓和噪聲的不同要求，選用以下三種型式風機：
a、軸流式屋頂風機：代號為DWT-I型，適用于低壓、大流量的使用場合。同時根據用戶需要還可以設計成雙向旋轉可逆式，具有正反工況等效的特點；
b、離心式屋頂風機：代號為DWT-II，型、DWT-III型二種型式，適用于風量較小而壓力要求較高的場合。
c、無電機屋頂風機：代號為DWT-V型，適用于商用建筑和廠礦企業(輕鋼結構屋面)的排風換氣。
2、效率高，噪聲低：本風機采用先進的CAD軟件，經多目標優化設計、開發。DWT—I系列機號中1200、1400、1500、1600、2000及2400mm風機，采用相同直徑不同轉速，不同角度和不同葉型的方法，以滿足不同使用工況的需要，達到風機與系統匹配，以利實現節能和降噪；
3、質輕、高強、耐腐蝕：風機葉輪可根據工作介質不同的腐蝕性而采用不同的材質，分為有ABS (工程塑料)、FRP(玻璃鋼)和鋁合金板材制作，對于壓力要求高，風機轉速較大的離心式風機，葉輪表面經特殊的鍍鋅加噴塑耐腐蝕處理，不僅降低了整機重量，且有良好的耐腐蝕性；
4、運轉平穩，壽命長：本風機的轉動慣量小，動平衡精度高，運轉平穩，且各項性能指標在工廠內控標準中的要求均高于風機行業標準，能確保風機長期穩定地運行；
5、適用范圍廣：本風機可以根據使用要求，制造成防爆型、防腐型，適用于抗老化抽送、排易燃、易爆及有腐蝕性氣體的場合；
6、外型美觀：本風機的風帽部件采用玻璃鋼制作，夕I’表采用進口膠衣樹脂膜，曲面過度柔和、美觀大方，實用性強；也可根據用戶要求制成鋼風帽經鍍鋅噴塑(PVC)處理；
7、使用條件：介質溫度不超過60℃，氣體中不許含有過量粘性物，含塵量不大于100mg／m，對于介質溫度高的場合，我公司有高溫風機技術可供用戶選用；
8、本產品經國家壓縮機制冷設備質量監督檢驗中心檢測合格，檢測項目含風量、風壓、阻燃、導電性能、防爆、抗風性能等，由國家質量監督檢驗檢疫總局監制。

DWT-Ⅲ型低噪聲離心軸向式屋頂排風機

廣泛通用于商用建筑和廠礦企業(更適合輕鋼結構屋面)的排風換氣
詳細信息:

一、性能參數表
DWT系列低噪聲屋頂通風機系采用CAD模擬優化設計，經大破試驗研究開發的“星火”科研產品具有“效率高、噪聲低、運轉平穩、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等備行業及高級民用建筑的送風和排風。根據不同的使用環境和輸送介質，風帽、風筒可采用鋼板或玻璃鋼，葉輪啊采用鋁合金、鋼板、玻璃鋼、工程塑料等材料制作。根據結構分三種：DWT—I型可用于中低壓、大流量場合的排風和送風；DWT一II型為離心式屋頂風機可用于壓力要求較高場合的排風；DWT—III型為離心軸向式屋頂風機，可用于排放特殊氣體的專用場合，如用于廚房排油煙可加設集油槽，借助其外殼及離心葉輪驅動、軸向氣流進出的特殊設計去汕明顯；DWT-IV型為無電機屋頂渦輪排風機，不用電、無嗓音、體積小、重量輕、排風效率高，安裟方便。

DWT-Ⅲ型(離心軸向式)

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
2.8	1450	1260	120	0.55	≤55
		1040	180
	2900	3080	120	1.1	≤73
		2710	330
		2300	540
3.15	1450	2050	100	0.55	≤57
		1740	170
		1450	220
	2900	4370	170	1.5	≤77
		3920	420
		3470	630
3.55	1450	2880	120	1.1	≤60
		2620	180
		2320	220
	2900	6270	180	2.2	≤79
		5760	420
		4930	720
4.0	960	2750	100	0.75	≤60
		2590	120
		2040	170
	1450	4460	120	1.1	≤63
		4030	220
		3420	320
4.5	960	3940	120	0.75	≤60
		3460	170
		2760	220
	1450	6280	170	1.1	≤65
		5470	320
		4680	430
5.0	720	4230	100	0.55	≤59
		3870	120
		2450	170
	960	6120	120	1.1	≤62
		5530	170
		4470	220
	1450	9560	170	2.2	≤68
		8640	320
		7740	430

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
5.6	720	4860	170	0.75	≤61
		1800	220
	960	9040	120	1.1	≤65
		8460	170
		7800	220
	1450	14040	170	3.0	≤70
		12960	325
		11160	530
6.3	720	9090	120	1.1	≤63
		7920	170
		6210	220
	960	12450	170	3.0	≤68
		11760	220
		9840	325
	1450	20020	170	5.5	≤73
		18970	325
		17100	530
7.1	720	13800	120	1.1	≤66
		12600	170
		11400	220
	960	17600	170	3.0	≤71
		16170	220
		14700	325
	1450	27000	220	7.5	≤79
		25400	325
		24000	530
8.0	720	19800	120	2.2	≤71
		18000	170
		17200	220
	960	26000	170	4.0	≤75
		25020	220
		24000	325
	1450	40000	220	11.0	≤84
		37800	325
		35800	530

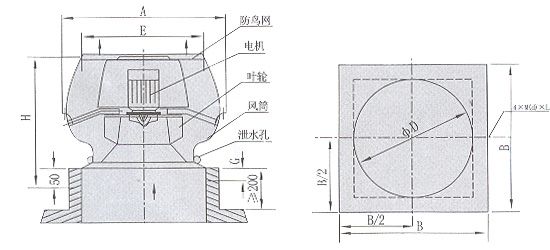

三、DWT-Ⅲ型風機外形及基礎尺寸表(單位：mm)

機號	ΦA	B	ΦD	E	G	H	M(d)×L	重量(Kg)
2.8	690	580	260	500	30	615	M8.5	20
3.15								22
3.55								28
4.0	935	850	460	700	30	722	M8.5	33
4.5								36
5.0								48
5.6	1135	1140	630	900	30	935	M10.5×250	72
6.3								83
7.1	1380	1390	800	970	30	1135	M12.5×250	110
8.0								148
